AL-KO technische Zeichnung · ETI 811138
AL-KO ETI 811138 – Auflauf Gerät V 161s bottom Baugruppe
Sie suchen Ersatzteile für AL-KO ETI 811138? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Auflauf Gerät V 161s bottom Baugruppe.
Zur TeilelisteExplosionszeichnung

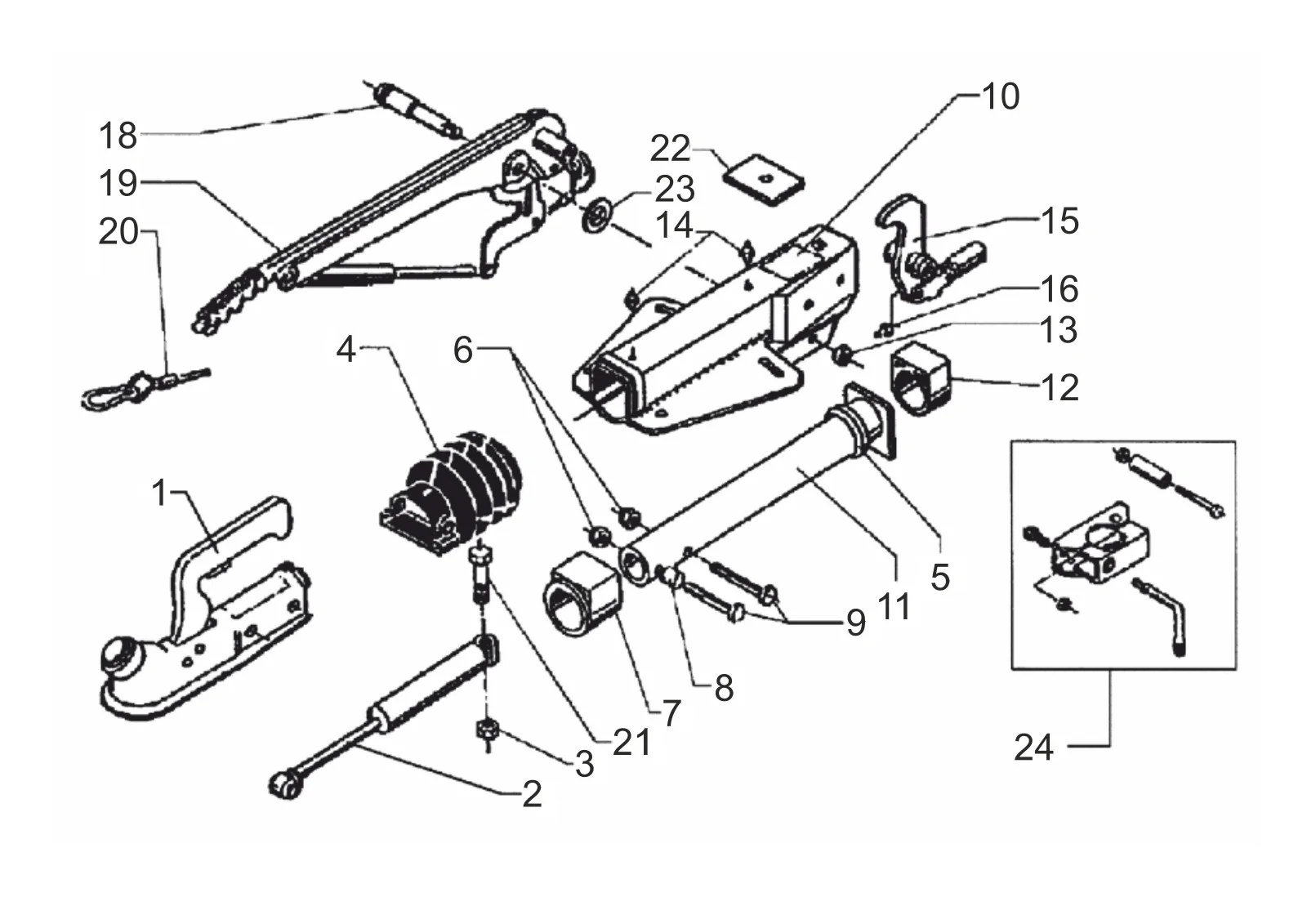

Technische Zeichnung 811138
AL-KO ETI 811138
Technische Daten
AL-KO | V-design | 161S | with gas spring lever | ball coupling
ETI-Nummer
811138
Teile
24
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811138
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
24 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | ETK0001 | Kugel Kupplung | Dieses Ersatzteil anfragen |
| 2 | 370556 | Stoß Stoßdämpfer 161s | Ansehen 370556 |
| 3 | 705526 | Sechskantmutter M12 DIN 985-10 | Ansehen 705526 |
| 4 | 366356 | Bellows | Ansehen 366356 |
| 5 | 371372 | Damping rubber | Ansehen 371372 |
| 6 | 705526 | Sechskantmutter M12 DIN 985-10 | Ansehen 705526 |
| 7 | 353943 | Flanged Buchse | Dieses Ersatzteil anfragen |
| 8 | 370559 | Abstand Buchse | Dieses Ersatzteil anfragen |
| 9 | 705427 | Sechskant Schraube m12x75 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 10 | ETK0002 | Housing | Dieses Ersatzteil anfragen |
| 11 | 571873 | Zug Rohr geschweißt 161s | Ansehen 571873 |
| 12 | 353942 | Plain Lager Buchse | Ansehen 353942 |
| 13 | 705526 | Sechskantmutter M12 DIN 985-10 | Ansehen 705526 |
| 14 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | Dieses Ersatzteil anfragen |
| 15 | 380265 | Ablenkung Hebel kompl.. IH=90:27 | Ansehen 380265 |
| 15 | 380285 | Ablenkung Hebel kompl.. IH=90:30 | Dieses Ersatzteil anfragen |
| 16 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Dieses Ersatzteil anfragen |
| 18 | 581145 | Lager Schraube m12x100 Ø19 | Ansehen 581145 |
| 19 | 220097 | Hand Bremse Hebel inkl.. Bremse away Kabel 161s-251s | Ansehen 220097 |
| 20 | 368605 | Breakaway Kabel 950 mm Länge | Ansehen 368605 |
| 21 | 700312 | Sechskant Schraube m12x90 DIN 931 8.8 ZP | Ansehen 700312 |
| 22 | 581699 | Stop Platte | Ansehen 581699 |
| 23 | 370693 | Scheibe Ø19x34x3 | Dieses Ersatzteil anfragen |
| 24 | 293020 | Jockey whell Klemme für Rohr Ø48 161/251 | Ansehen 293020 |
