AL-KO technische Zeichnung · ETI 811101
AL-KO ETI 811101 – Auflauf Gerät V 90s/3 gültig bis 09/96
Sie suchen Ersatzteile für AL-KO ETI 811101? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Auflauf Gerät V 90s/3 gültig bis 09/96.
Zur TeilelisteExplosionszeichnung

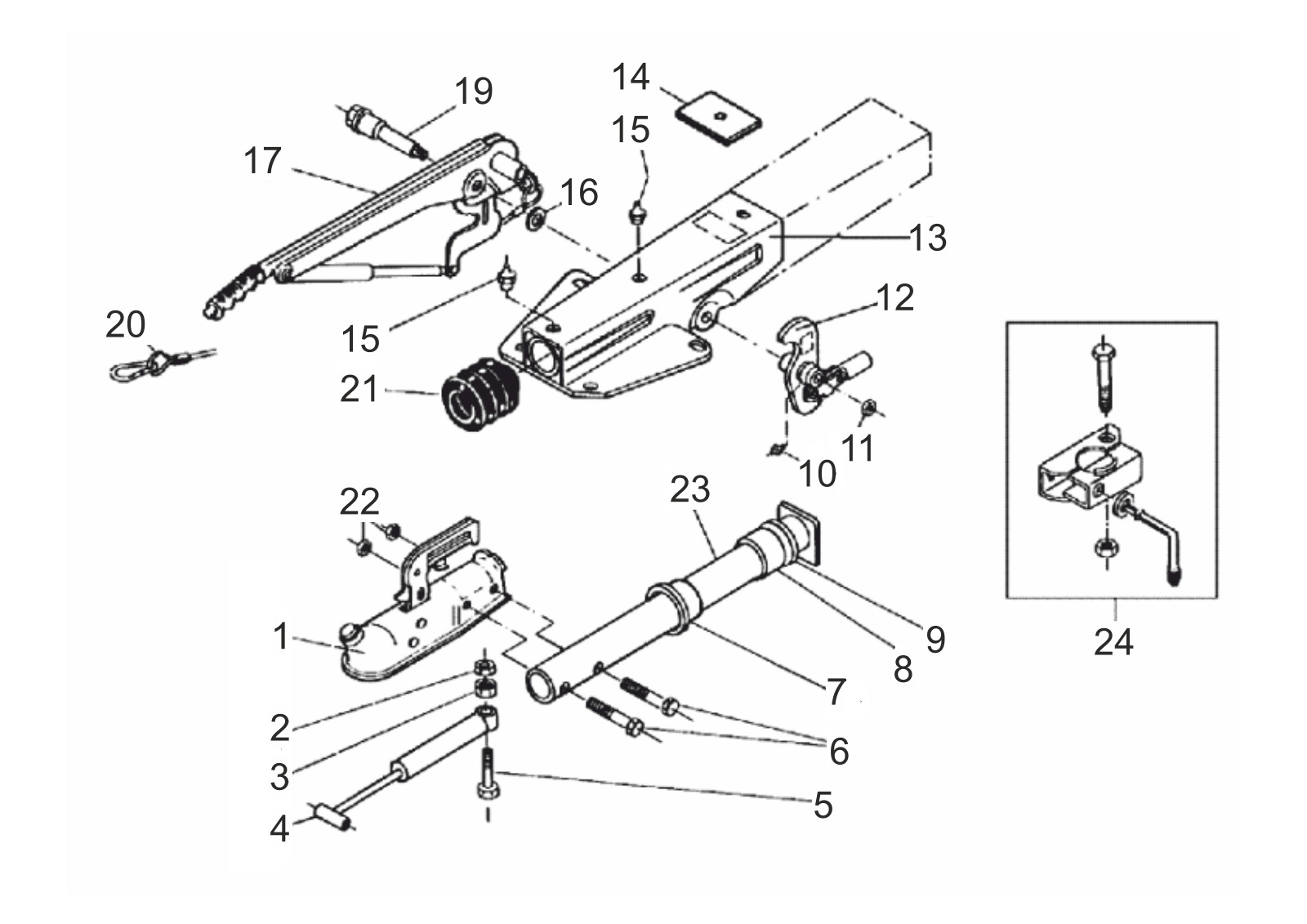

Technische Zeichnung 811101
AL-KO ETI 811101
Technische Daten
AL-KO | V-design | 90S/3 | with gas spring lever | ball coupling and AKS
ETI-Nummer
811101
Teile
23
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811101
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
23 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | ETK0001 | Kugel Kupplung | Dieses Ersatzteil anfragen |
| 2 | 700644 | Sechskantmutter M10 DIN 980-V-10 ZP | Dieses Ersatzteil anfragen |
| 3 | 705378 | Sechskantmutter M10 DIN 934-8 | Ansehen 705378 |
| 4 | 359987 | Stoß Stoßdämpfer 90s/1/s2/s3 | Ansehen 359987 |
| 5 | 706312 | Sechskant Schraube m10x50 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 6 | 700281 | Sechskant Schraube m12x55 DIN 933 8.8 ZP | Dieses Ersatzteil anfragen |
| 7 | 2072410202 | Flanged Buchse | Dieses Ersatzteil anfragen |
| 8 | 2072410206 | Flanged Buchse | Dieses Ersatzteil anfragen |
| 9 | 2072410207 | Damping rubber | Ansehen 2072410207 |
| 10 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Dieses Ersatzteil anfragen |
| 11 | 700645 | Sechskantmutter M12 DIN 980-V-10 ZP | Ansehen 700645 |
| 12 | 384760 | Ablenkung Hebel kompl.. 90s/3 IH=90:27 | Dieses Ersatzteil anfragen |
| 13 | ETK0002 | Housing | Dieses Ersatzteil anfragen |
| 14 | 368820 | Ende stop Platte | Dieses Ersatzteil anfragen |
| 15 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | Dieses Ersatzteil anfragen |
| 16 | 370693 | Scheibe Ø19x34x3 | Dieses Ersatzteil anfragen |
| 17 | 220094 | Handbremshebel inkl. abreisseil 90s/3 | Ansehen 220094 |
| 19 | 581146 | Lager Schraube m12x108 | Dieses Ersatzteil anfragen |
| 20 | 589065 | Bremse away Kabel | Dieses Ersatzteil anfragen |
| 21 | 2073890210 | Bellows | Ansehen 2073890210 |
| 22 | 700645 | Sechskantmutter M12 DIN 980-V-10 ZP | Ansehen 700645 |
| 23 | 384654 | Zug Rohr geschweißt | Ansehen 384654 |
| 24 | ETK0004 | Baugruppe Klemme geschweißt | Dieses Ersatzteil anfragen |
