AL-KO technische Zeichnung · ETI 811017
AL-KO ETI 811017 – Auflauf Gerät Quadrat 100 251s gültig bis 10/92
Sie suchen Ersatzteile für AL-KO ETI 811017? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Auflauf Gerät Quadrat 100 251s gültig bis 10/92.
Zur TeilelisteExplosionszeichnung

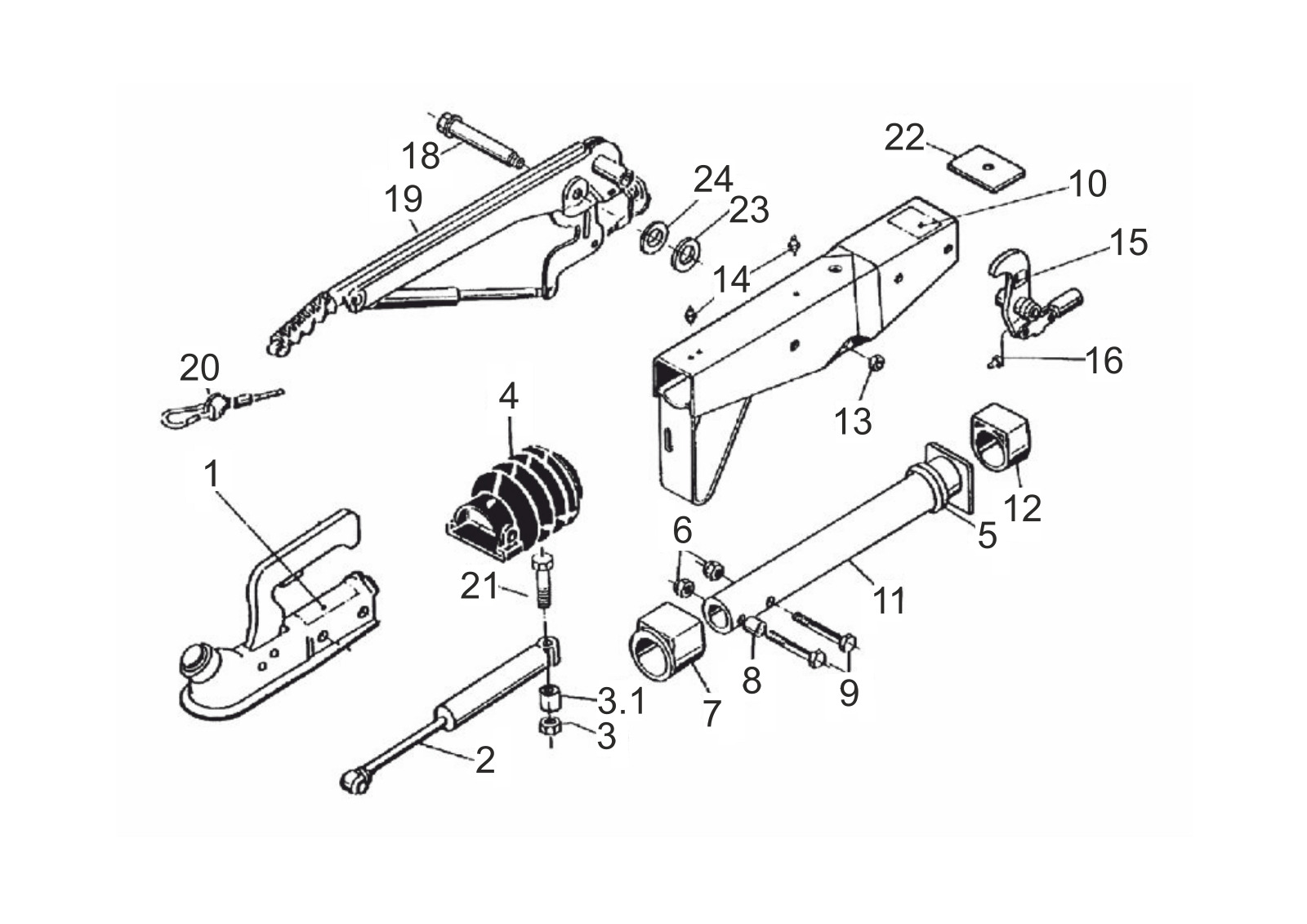

Technische Zeichnung 811017
AL-KO ETI 811017
Technische Daten
AL-KO | square design | 251S | with gas spring lever | ball coupling and AKS
ETI-Nummer
811017
Teile
24
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811017
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
24 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | ETK0001 | Kugel Kupplung | Dieses Ersatzteil anfragen |
| 2 | 370589 | Stoß Stoßdämpfer 251s | Ansehen 370589 |
| 3 | 370580 | Abstand Buchse | Dieses Ersatzteil anfragen |
| 3 | 705526 | Sechskantmutter M12 DIN 985-10 | Ansehen 705526 |
| 4 | 366356 | Bellows | Ansehen 366356 |
| 5 | 371372 | Damping rubber | Ansehen 371372 |
| 6 | 705526 | Sechskantmutter M12 DIN 985-10 | Ansehen 705526 |
| 7 | 353943 | Flanged Buchse | Dieses Ersatzteil anfragen |
| 8 | 357242 | Abstand Buchse | Dieses Ersatzteil anfragen |
| 9 | 701249 | Sechskant Schraube m12x75 DIN 931 8.8 ZP | Dieses Ersatzteil anfragen |
| 10 | ETK0002 | Housing | Dieses Ersatzteil anfragen |
| 11 | 571874 | Zug Rohr geschweißt 251s | Ansehen 571874 |
| 12 | 353942 | Plain Lager Buchse | Ansehen 353942 |
| 13 | 705526 | Sechskantmutter M12 DIN 985-10 | Ansehen 705526 |
| 14 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ansehen 375900 |
| 15 | ETK0003 | Ablenkung Hebel IH=90:x, x=imprint on Ablenkung Hebel | Dieses Ersatzteil anfragen |
| 16 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Dieses Ersatzteil anfragen |
| 18 | 2077710503 | Lager Schraube m12x100 Ø16 | Ansehen 2077710503 |
| 19 | 219010 | Hand Bremse Hebel inkl.. Bremse away Kabel | Ansehen 219010 |
| 20 | 368605 | Breakaway Kabel 950 mm Länge | Ansehen 368605 |
| 21 | 703134 | Sechskant Schraube m12x105 DIN 931 8.8 ZP | Dieses Ersatzteil anfragen |
| 22 | 581699 | Stop Platte | Ansehen 581699 |
| 23 | 706081 | Scheibe a 17 DIN 125-st | Dieses Ersatzteil anfragen |
| 24 | 700273 | Scheibe 17 DIN 433 | Dieses Ersatzteil anfragen |
| Oder per E-Mail an info@masta.nl | |||
