AL-KO technische Zeichnung · ETI 811015
AL-KO ETI 811015 – Auflauf Gerät Quadrat 100 161s gültig bis 10/92
Sie suchen Ersatzteile für AL-KO ETI 811015? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Auflauf Gerät Quadrat 100 161s gültig bis 10/92.

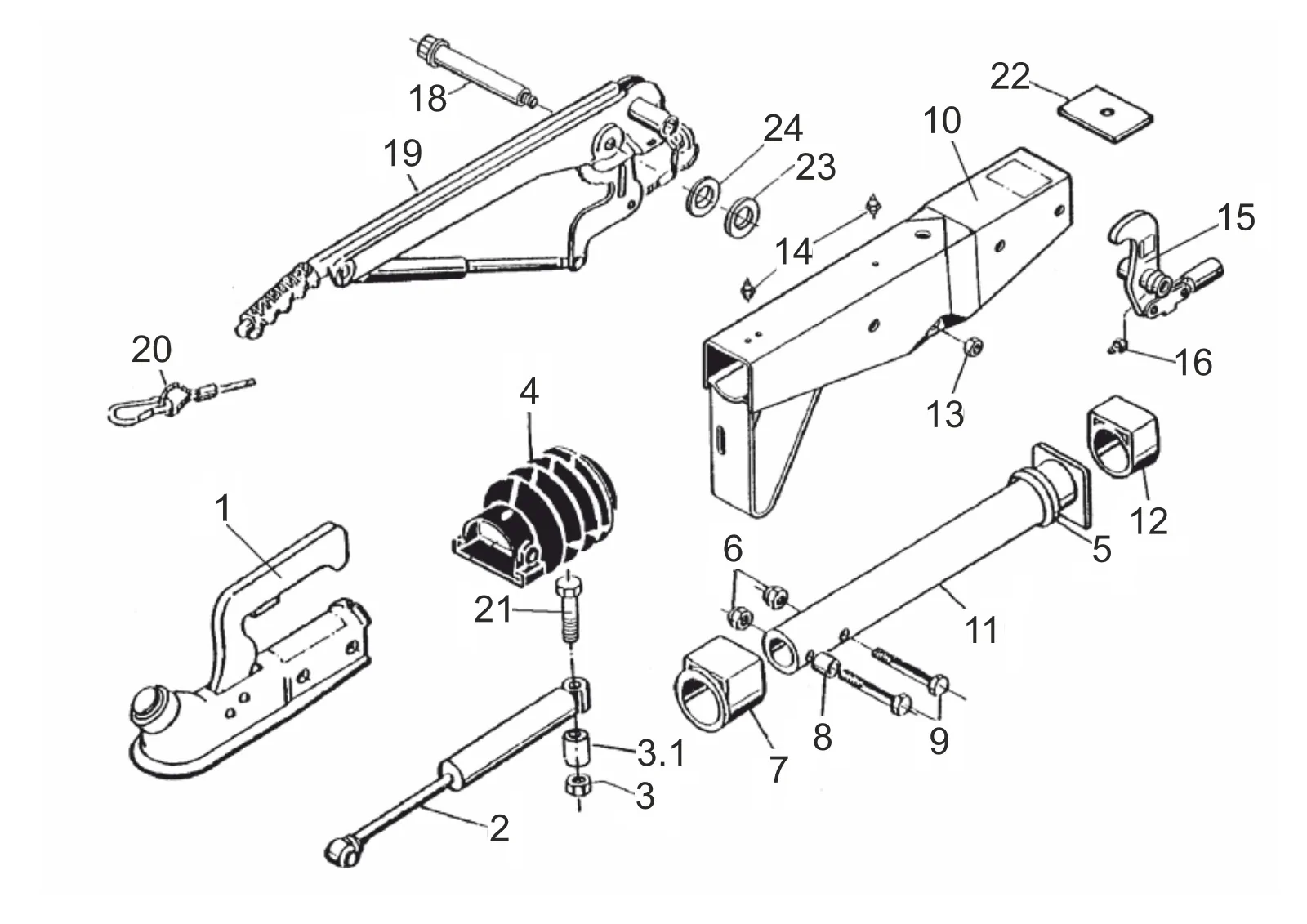

Explosionszeichnung
Technische Zeichnung 811015
AL-KO ETI 811015
Technische Daten
AL-KO | square design | 161S | with gas spring lever | ball coupling and AKS
ETI-Nummer
811015
Teile
24
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811015
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
24 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | ETK0001 | Kugel Kupplung | |
| 2 | 370556 | Stoß Stoßdämpfer 161s | Ansehen 370556 |
| 3 | 370580 | Abstand Buchse | |
| 3 | 705526 | Sechskantmutter M12 DIN 985-10 | Ansehen 705526 |
| 4 | 366356 | Bellows | Ansehen 366356 |
| 5 | 371372 | Damping rubber | Ansehen 371372 |
| 6 | 705526 | Sechskantmutter M12 DIN 985-10 | Ansehen 705526 |
| 7 | 353943 | Flanged Buchse | |
| 8 | 370559 | Abstand Buchse | |
| 9 | 705418 | Sechskant Schraube m12x70 DIN 931 8.8 | |
| 10 | ETK0002 | Housing | |
| 11 | 571873 | Zug Rohr geschweißt 161s | Ansehen 571873 |
| 12 | 353942 | Plain Lager Buchse | Ansehen 353942 |
| 13 | 705526 | Sechskantmutter M12 DIN 985-10 | Ansehen 705526 |
| 14 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | |
| 15 | ETK0003 | Ablenkung Hebel IH=90:x, x=imprint on Ablenkung Hebel | |
| 16 | 700203 | Conical grease nipple as 6x1 DIN 71412 | |
| 18 | 2077710503 | Lager Schraube m12x100 Ø16 | Ansehen 2077710503 |
| 19 | 299229 | Hand Bremse Hebel inkl.. Bremse away Kabel | |
| 20 | 368605 | Breakaway Kabel 950 mm Länge | Ansehen 368605 |
| 21 | 703134 | Sechskant Schraube m12x105 DIN 931 8.8 ZP | |
| 22 | 581699 | Stop Platte | Ansehen 581699 |
| 23 | 706081 | Scheibe a 17 DIN 125-st | |
| 24 | 700273 | Scheibe 17 DIN 433 |
