AL-KO ETI 811013 – Auflauf Gerät V 251s gültig bis 10/92
Sie suchen Ersatzteile für AL-KO ETI 811013? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Auflauf Gerät V 251s gültig bis 10/92.

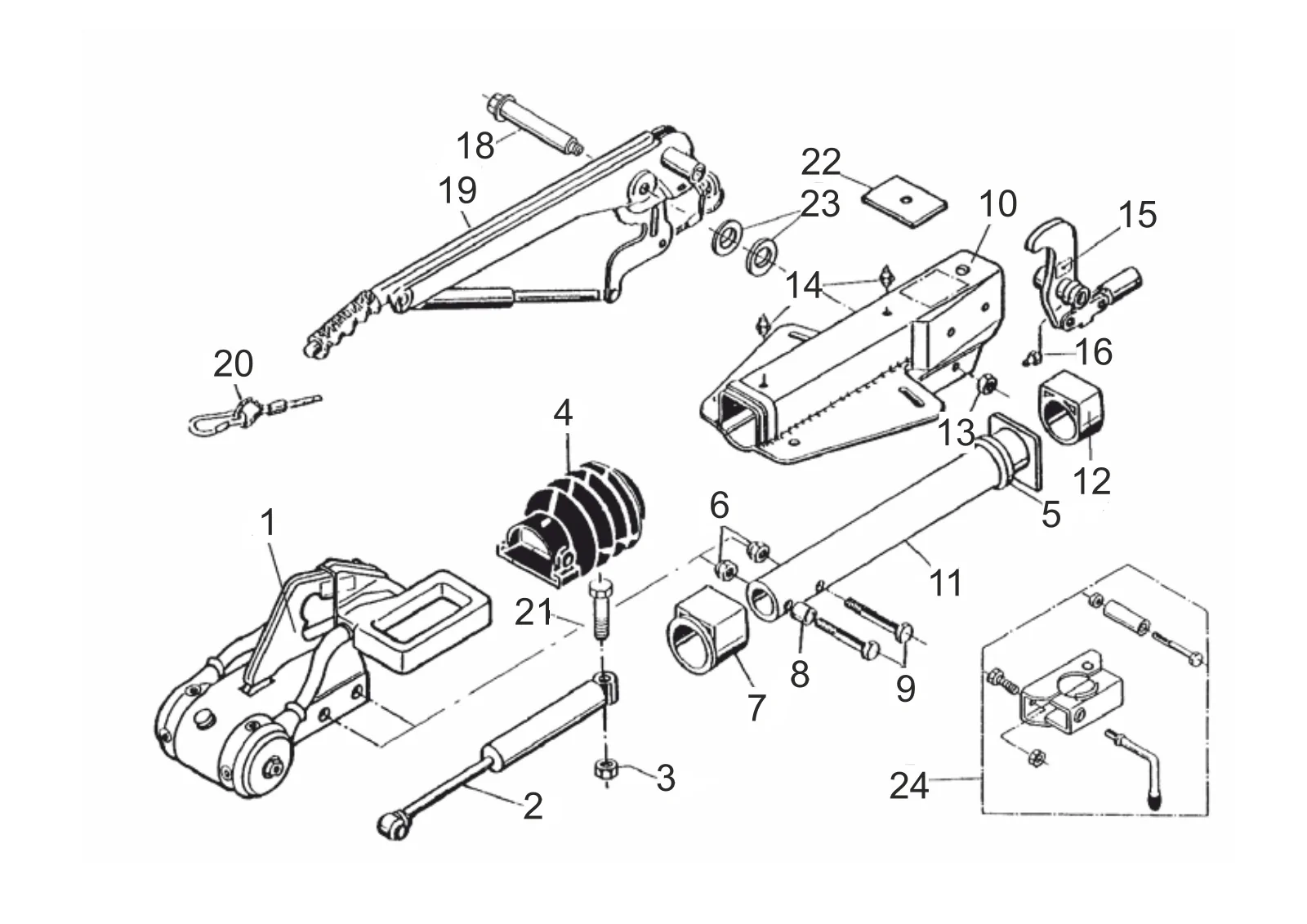

Explosionszeichnung
Technische Zeichnung 811013
AL-KO ETI 811013
Technische Daten
AL-KO | V-design | 251S | with gas spring lever | ball coupling and AKS
ETI-Nummer
811013
Teile
22
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811013
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
22 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | ETK0001 | Kugel Kupplung | |
| 2 | 370589 | Stoß Stoßdämpfer 251s | Ansehen 370589 |
| 3 | 353943 | Flanged Buchse | |
| 3 | 705526 | Sechskantmutter M12 DIN 985-10 | Ansehen 705526 |
| 3 | 705526 | Sechskantmutter M12 DIN 985-10 | Ansehen 705526 |
| 4 | 366356 | Bellows | Ansehen 366356 |
| 5 | 371372 | Damping rubber | Ansehen 371372 |
| 8 | 357242 | Abstand Buchse | |
| 9 | 705422 | Sechskant Schraube m12x80 DIN 931 8.8 | |
| 10 | ETK0002 | Housing | |
| 11 | 571874 | Zug Rohr geschweißt 251s | Ansehen 571874 |
| 12 | 353942 | Plain Lager Buchse | Ansehen 353942 |
| 14 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | |
| 15 | ETK0003 | Ablenkung Hebel IH=90:x, x=imprint on Ablenkung Hebel | |
| 16 | 700203 | Conical grease nipple as 6x1 DIN 71412 | |
| 18 | 2077710503 | Lager Schraube m12x100 Ø16 | Ansehen 2077710503 |
| 19 | 219010 | Hand Bremse Hebel inkl.. Bremse away Kabel | Ansehen 219010 |
| 20 | 368605 | Breakaway Kabel 950 mm Länge | Ansehen 368605 |
| 21 | 700312 | Sechskant Schraube m12x90 DIN 931 8.8 ZP | Ansehen 700312 |
| 22 | 581699 | Stop Platte | Ansehen 581699 |
| 23 | 706081 | Scheibe a 17 DIN 125-st | |
| 24 | 293020 | Jockey whell Klemme für Rohr Ø48 161/251 | Ansehen 293020 |
