AL-KO technische Zeichnung · ETI 807041
AL-KO ETI 807041 – Nabe Rad Last 375 kg starr Achse wasserdicht
Sie suchen Ersatzteile für AL-KO ETI 807041? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Nabe Rad Last 375 kg starr Achse wasserdicht.
Zur TeilelisteExplosionszeichnung

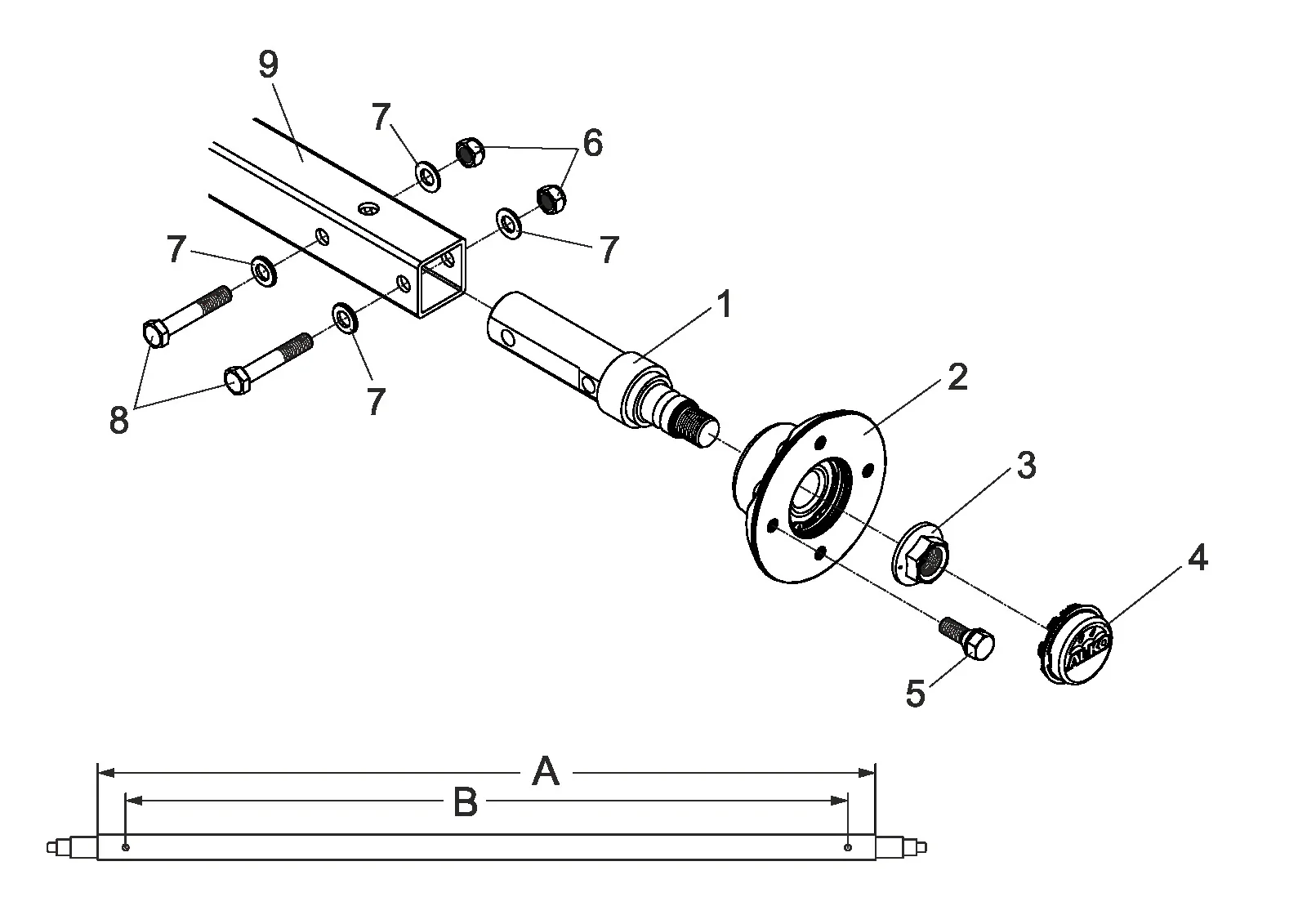

Technische Zeichnung 807041
AL-KO ETI 807041
Technische Daten
AL-KO | unit-bearing | 375 kg
ETI-Nummer
807041
Teile
13
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 807041
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
13 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 1656070 | Stub Achse Einheit 500 kg | Dieses Ersatzteil anfragen |
| 2 | 1650714 | Nabe kompl.. 375 kg 98x4 wasserdicht | Dieses Ersatzteil anfragen |
| 2 | 1650715 | Nabe kompl.. 375 kg 100x4 wasserdicht | Dieses Ersatzteil anfragen |
| 2 | 1650716 | Nabe kompl.. 375 kg 112x5 wasserdicht | Dieses Ersatzteil anfragen |
| 2 | 1733083 | Ersatz Teile Satz Lager für Nabe wasserdicht | Dieses Ersatzteil anfragen |
| 3 | 581200 | Flange Mutter m24x1,5 | Ansehen 581200 |
| 4 | 1235357 | Ende Kappe wasserdicht | Dieses Ersatzteil anfragen |
| 5 | 2081670018 | Rad Schraube conical 60° M12x1,5x24 | Dieses Ersatzteil anfragen |
| 5 | 2081670020 | Rad Schraube sperical M12x1,5 x25 | Ansehen 2081670020 |
| 6 | 705703 | Sechskantmutter M12x1,25 DIN 985-10 | Dieses Ersatzteil anfragen |
| 7 | 705397 | Scheibe a 13 DIN 125-st | Ansehen 705397 |
| 8 | 705699 | Sechskant Schraube M12x1,25x70 DIN 961 10.9 | Dieses Ersatzteil anfragen |
| 9 | ETK0007 | Achse Profil Quadrat | Dieses Ersatzteil anfragen |
